สายพาน ชลบุรี สายพานที่ใช้ในโรงงานอุตสาหกรรม


รายละเอียด

สายพาน ชลบุรี สายพานที่ใช้ในโรงงานอุตสาหกรรม

ราคา : สอบถาม .-

ประเภท : Mechanical Equipment

 เราขายสายพานหลายแบบ หลายขนาด ที่สำหรับใช้กับเครื่องจักรในโรงงานอุตสาหกรรม หากคุณมีโรงงานอยู่ในเขตจังหวัดชลบุรี คุณสามารถสั่งซื้อสายพานต่างๆที่จะไปใช้กับเครื่องจักรในโรงงานได้ โดยคุณสามารถเลือกขนาดหรือระบุรุ่นและยี่ห้อของสายพานที่คุณต้องการได้ เราสามารถจัดหาสายพานให้กับคุณได้อย่างแน่นอน เราบริการจัดหาอุปกรณ์เครื่องใช้ต่างๆที่จำเป็นใช้ในโรงงานอุตสาหกรรม ซึ่งรวมถึงสายพานด้วย เราบริการครอบคลุมพื้นที่โรงงานอุตสาหกรรมทั่วจังหวัดชลบุรี หากสนใจใช้บริการสามารถติดต่อสอบถามเราได้



1. Transmission Belt (สายพานส่งกำลัง)

     1.1 สายพานส่งกำลัง(Transmission Belt) คืออะไร?
            สายพานส่งกำลัง(Transmission Belt) เป็นอีกหนึ่งชิ้นส่วนเครื่องจักรกล, เครื่องยนต์, ระบบกำลังขับเคลื่อนเกิดการขับเคลื่อนจากแหล่งพลังงานกลหนึ่ง ให้เกิดพลังงานกลเคลื่อนที่อีกที่หนึ่ง หรือสรุปง่ายก็คือ ใช้ส่งกำลังจากจุดหนึ่งไปอีกจุดหนึ่ง ลักษณะเช่นเดียวกับเฟืองส่งกำลัง สายพาน(Belt)เป็นที่นิยมนำมาใช้งานอย่างมากในโรงงานอุตสาหกรรม,เครื่องจักรกล, เครื่องยนต์, เครื่องมือการเกษตร ฯลฯ

1.2  หลักการทำงานสายพานส่งกำลัง(Basic of Transmission Belt)
            สายพานส่งกำลัง(Transmission Belt)  จะทำหน้าที่ในการส่งถ่ายกำลังจากที่หนึ่งไปยังอีกที่หนึ่ง โดยผ่านลูกล้อหรือที่เรียกว่าพูลเล่(Pulley) ตั้งแต่ 2 ลูกขึ้นไป  ลูกล้อหรือพูลเล่(Pulley)ที่เป็นจุดกำเนิดต้นกำลังเราจะเรียกว่าพูลเล่ขับ(Drive Pulley)   และลูกล้อหรือพูลเล่(Pulley) ที่รับแรงขับที่ส่งผ่านมาจากสายพานส่งกำลัง(TransmissionBelt) จะเรียกว่า พูลเล่ตาม(Tail Pulley)




       นอกจากนี้อาจจะมีลูกล้อหรือพูลเล่(Pulley) ที่เป็นตัวปรับตั้งแรงตึงสายพาน, หมุนฟรีอยู่กับที่ตัวเปล่าเรียกว่าพูลเล่กลาง(Idle Pulley)  โดยทั้งหมดจะมีสายพานส่งกำลัง(Transmission Belt) เป็นตัวส่งผ่านแรงจากแหล่งกำเนิดส่งผ่านลูกล้อหรือพูลเล่(Pulley)ในแต่ละลูก ทำให้กลไกในส่วนอื่นๆทำงานนั้นเอง..

1.3 โครงสร้างพื้นฐานสายพานส่งกำลัง(Structure of Belt)
        ส่วนประกอบสายพานในแต่ละเส้นจะมีโครงสร้างภายในคล้ายๆกัน ขึ้นอยู่กับชนิดของวัสดุทีเลือกใช้ที่นำมาผลิตเป็นสายพานส่งกำลัง(Transmission Belt) เพื่อให้เหมาะสมกับสภาพการใช้งานที่เหมาะสม


a. ผ้าใบชั้นนอก(Canvas) เป็นผ้าใบฝ้ายเคลือบด้วยยางเคมีที่มีความคงทนต่อการเสียดสีและการล้าตัว
b. ยางรับแรงอัด (Cushion Rubber) มีหน้าที่รับแรงอัด-แรงขับ และทนความร้อนได้ดี
c. ยางยึดแรกเกาะเส้นด้าย(Adhesion Rubber)โดยรักษาแนวเส้นด้าย และประสานส่วนเส้นด้ายกับยางรับแรงอัด
d. เส้นด้ายรับแรงดึง(Tensile Members) เป็นหัวใจการส่งผ่านกำลัง ทนต่อแรงดึงสูง ไม่ยืดตัวและล้าตัวขณะขับ

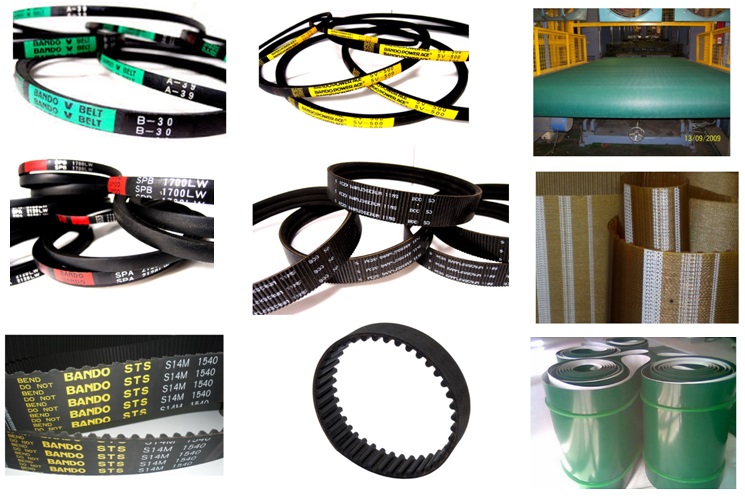

1.4 ชนิดของสายพานส่งกำลัง(Type of Transmission belt)
       สายพานส่งสามารถแบ่งออกได้ 2 ลักษณะ คือ
a. ตามกระบวนการผลิตสายพาน
b. ตามลักษณะการใช้งาน
      และพอที่จะแนะนำชนิดของสายพานที่เป็นที่รู้จักและมีการนำมาใช้งานอย่างแพร่หลายดังต่อไปนี้

1. สายพานส่งกำลังตัววีร่องเรียบ(Wrapped V-Belt)


>>เป็นสายพานที่นิยมใช้กันอย่างแพร่หลาย ราคาประหยัด
>>พัฒนาคุณภาพวัตถุดิบการผลิตอย่างต่อเนื่อง
>>สายพานมีการหุ้มผ้าใบทั้งเส้น มีความเสถียรสูงด้านขนาด
>>ทนความร้อน ทนน้ำมัน รับโหลดได้ดี ป้องกันไฟฟ้าสถิต
>>เหมาะกับการใช้งานในอุตสาหกรรททั่วไป
>>มีความยืดหยุ่นในการใช้งานมาก ใช้งานได้หลากหลาย

2. สายพานส่งกำลังตัววีเปลือยข้าง(Raw Edge V-Belt)



>>เป็นสายพานร่องวี(V-Belt)อีกขนิดหนึ่งที่ใช้กันแพร่หลาย
>>แต่งต่างจาก Wrapped V-Belt ที่เทคนิคการผลิต
>>Raw Edge ผลิตเป็นผืนใหญ่ๆและผ่าแบ่งตามชนิดเกรด
>>ด้านข้างจะเห็นเส้นยางรับแรงอัดและเส้นด้านชัดเจน
>>ทนต่อแรงเสียดสีเสียดทานได้น้อยกว่าเล็กน้อยเท่านั้น
>>การผลิตครั้งละมากๆ ทำให้ต้นทุนต่ำ ราคาถูกกว่า














3. สายพานเปลือยข้าง-มีฟันร่องลึก(Cog Raw Edge V-Belt)




>>เป็นสายพานที่มีร่องฟัน เพิ่มความแม่นยำในการขับเคลื่อน
>>ใช้ในกลุ่มเครื่องจักรที่ต้องการความแม่นยำสูง
>>การส่งกำลังจะอาศัยร่องฟัน และผิวข้าง ขับเคลื่อน
>>ร่องฟัน มีหลากหลายขนาดขึ้นอยู่กับพูเล่เฟืองขับและตาม
>>การผลิตขึ้นอยู่กับผู้ออกแบบเครื่องจักรเป็นหลัก
>>มีการพัฒนาการใช้งานอย่างต่อเนื่อง รวมทั้งวัตถุดิบด้วย

4. สายพานไทม์มิ่ง(Timing-Belt)


>>เป็นสายพานที่ใช้ร่องฟันในการขับเคลื่อนเป็นหลักเท่านั้น
>>เส้นคอร์ดไฟเบอร์ มีความแข็งแรงและทนแรงบิดสูง
>>ร่องฟันสายพาน ออกแบบให้สัมผัสกับร่องพูเล่ทั้งหมด
>>ร่องฟันสายพานจะหุ้มด้วยผ้าใบ หรือไนล่อนอีกครั้งหนึ่ง
>>มีความยืดหยุ่นสูง ทุนต่อการสึกหรอ สิ่งสกปรก ได้ดี
>>มีชื่อเรียกหลักหลายเช่น สายพานฟันเลือย, ตีนตะขาบ ฯ


1.5 ประเภทและขนาด

        1.5.1  สายพาน V-Belts มีหลายร่องให้เลือกใช้ตามความเหมาะสม ได้แก่ ร่อง  A, B, C, D, M, FM, K เป็นต้น

• เป็นสายพานที่มีเสถียรภาพสูงทางด้านขนาด ทำให้ไม่ต้องตั้งสายพานจึงเป็นผลดีต่อการนำมาใช้ร่วมกับสายพานหลายตัว
      • เป็นสายพานที่รับโหลดได้สูง ทนต่อความร้อน ทนต่อน้ำมัน และทนต่อการหักงอ ป้องกันไฟฟ้าสถิตได้อย่างดีเยี่ยม
      • เป็นสายพานที่ใช้กันอย่างแพร่หลายที่สุดในการส่งกำลัง หาอะไหล่ทดแทนง่าย




1.5.2 สายพาน Power Ace Belts มีหลายร่องให้เลือกใช้ตามความเหมาะสม ได้แก่ ร่อง  3V, 5V, 8V นอกจากนี้ยังมีชนิดที่มีฟัน ได่แก่ ร่อง 3VX, 5VX, 8VX


 Power Ace Belts เป็นสายพานร่องวีที่มีหน้าสายพานที่แคบ  แต่มีประสิทธิภาพในการใช้งานกับเครื่องจักรที่มีแรงม้าสูง ซึ่งมีคุณภาพที่แตกต่างจากสายพานร่องวี V-Belts แบบธรรมดา หลายๆอย่าง ได้แก่

• ลดการสะสมความร้อนในตัวสายพาน ทำให้อายุการทำงานของสายพานยาวนานขึ้น

• เพิ่มเส้นคอร์ตโพลีเอสเตอร์ (Polyester) ทำให้ตัวสายพานมีความแข็งแรงในการใช้งานกับเครื่องจักรที่มีรอบความเร็วที่สูงขึ้น

• ส่วนผสมของตัวเนื้อสายพานถูกออกแบบมาพิเศษเพื่อให้มีความยืดหยุ่น รวมถึงลดการสะสมความร้อนในตัวสายพาน

• สายพาน Power Ace  ผู้ใช้หลายคนมักเรียกชื่อแตกต่างกันออกไป เช่นสายพานร่องวีหน้าแคบ หรือสายพานร่องวีร่องลึก และอื่นๆ



1.5.3 สายพาน Narrow V-Belts มีหลายร่องให้เลือกใช้ตามความเหมาะสม ได้แก่ ร่อง  SPZ, SPA, SPB, SPC นอกจากนี้ยังมีชนิดที่มีฟัน ได่แก่ ร่อง XPZ, XPA, XPB, XPC


     • เป็นสายพานร่องลึกหน้าแคบมีความสามารถในการส่งกำลังสูง

• ป้องกันไฟฟ้าสถิต และทนความร้อน

• สามารถนำไปใช้ในการออกแบบระบบส่งกำลังได้ง่าย กระทัดรัด และช่วยประหยัดพลังงาน

• ติดตั้งง่ายมีรูปร่างมาตรฐาน





1.5.4 สายพาน Banflex มีหลายร่องให้เลือกใช้ตามความเหมาะสม ได้แก่ ร่อง  3M, 5M, 7M,11MS โดยแต่ละขนาด จะมีแบบ  1 ร่อง, 2 ร่อง, 3 ร่อง

 เหมาะสำหรับใช้งานขับมู่เล่ที่มีความเร็วสูง โดยสามารถใช้งานกับความเร็วของมู่เล่สูงสุดถึง 10,000 รอบ/นาที (10,000 RPM) ซึ่งเป็นผลจากการออกแบบแบบพิเศษ



• ลักษณะที่เป็นโพลียูรีเทน (Polyurethane) ของตัวสายพานำให้มีประสิทธิภาพในการใช้งานที่มีความเร็วสูง
      • เส้นคอร์ตโพลีเอสเตอร์ (Polyester) ช่วยลดแรงเสียดทาน มีความแข็งแรง และมีความยืดหยุ่นในการใช้งาน

     • ลักษณะร่องฟันด้านบนขอสายพาน Banflex ถูกออกแบบมาเพื่อระบายความร้อนที่เกิดขึ้นในขณะใช้งานที่ความเร็วสูง



1.5.5 สายพาน Synchronous Belts มีหลายร่องให้เลือกใช้ตามความเหมาะสม ได้แก่ MXL, XL, L, H, XH, XXH

         สายพาน Synchronous Belts เป็นสายพานไทม์มิ่ง (Timing Belts) ที่มีความยืดหยุ่นสูงและทนทานต่อการสึกหรอ ซึ่งลักษณะของสายพานถูกออกแบบมาเพื่อทนทานต่อน้ำมัน ความชื้น และสิ่งสกปรกต่างๆ


1.5.6 สายพานไทม์มิ่งฟันกลม (Synchronous Timing Belts HTS - HTD) มีหลายขนาดให้เลือกใช้ ได้แก่ 3M, 5M, 8M เป็นสายพานไทม์มิ่งที่มีลักษณะฟันกลมมีความยืดหยุ่นสูง และทนทานต่อการสึกหรอ ถูกออกแบบมาเพื่อให้ทนานต่อน้ำมัน ความชื้น และสิ่งสกปรกต่างๆ


1.5.7 สายพานไทม์มิ่ง ซุปเปอร์ ทอร์ค (Super Torque Synchronous Belts) มีให้เลือกใช้หลายขนาดได้แก่ S2M, S3M, S45M, S5M, S8M, S14M เป็นสายพานไทม์มิ่ง Timing ที่ถูกออกแบบให้มีลักษณะพิเศษ สามารถทนแรงดึงและแรงบิดที่สูง จากการใช้งาน ได้เป็นอย่างดี


     • ลักษณะฟันที่ถูกออกแบบมาเป็นพิเศษ ทำให้สายพานมีความเงียบในขณะใช้งาน แม้จะใช้งานในรอบความเร็วที่สูงก็ตาม

• ไม่จำเป็นต้องใช้น้ำยาหล่อลื่นเพื่อให้เกิดความเงียบ












  เมื่อวันที่ : 2016-12-02 08:13:58


โทร : สนใจติดต่อโทร : 087-148-4243 , 096-428-5139
Line ID : wrppnck
